二層豪華私人別墅設計圖紙及效果圖_別墅設計圖紙,農村房屋設計圖

商品編號：　DC0192
規　　格：　16.94米×12.04米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙鏡像版圖紙
一口價：￥1980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。

詳細介紹

圖紙屬性
編號： DC0192	層數：二層	結構形式：框架結構	主體造價： 35-45萬
開間： 16.94米	進深： 12.04米	占地面積： 168.28平方米	建筑面積： 331.33平方米

圖紙內容
建筑圖：	建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門頭大樣圖、節點大樣圖、門窗詳圖
結 構 圖：	結構設計說明、通用大樣詳圖、基礎平面布置圖、基礎大樣圖、地框梁施工圖、一層頂梁施工圖、二層頂梁施工圖、坡屋頂梁施工圖、一層頂板施工圖、二層頂板施工圖、坡屋頂板施工圖、柱平面布置圖、柱表、樓梯平面圖、樓梯配筋圖、坡屋頂大樣圖、節點大樣圖
給排水圖：	給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、衛生間給排水大樣圖、給排水系統圖
電氣圖：	電氣設計說明、電氣系統圖、等電位示意圖、一層照明平面圖、二層照明平面圖、閣樓照明平面圖、一層插座平面圖、二層插座平面圖、閣樓插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖
設計功能

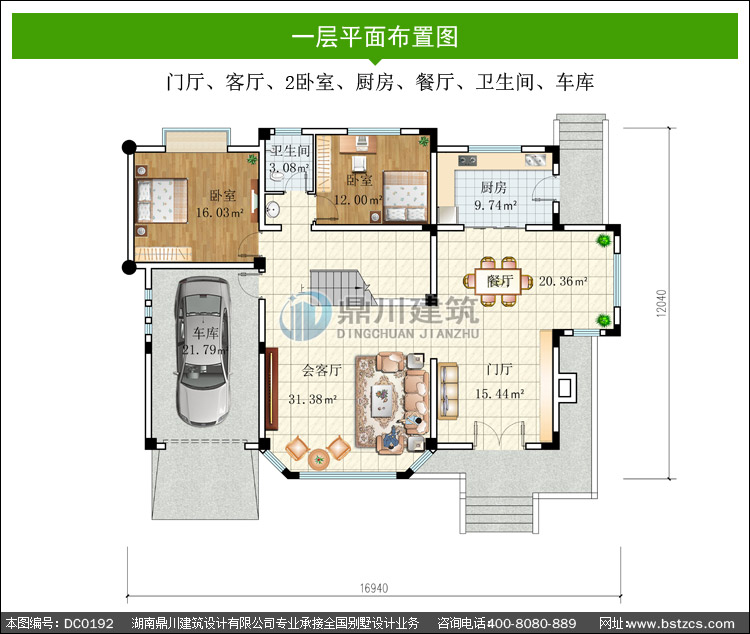

一層：	門廳、客廳、2臥室、廚房、餐廳、衛生間、車庫

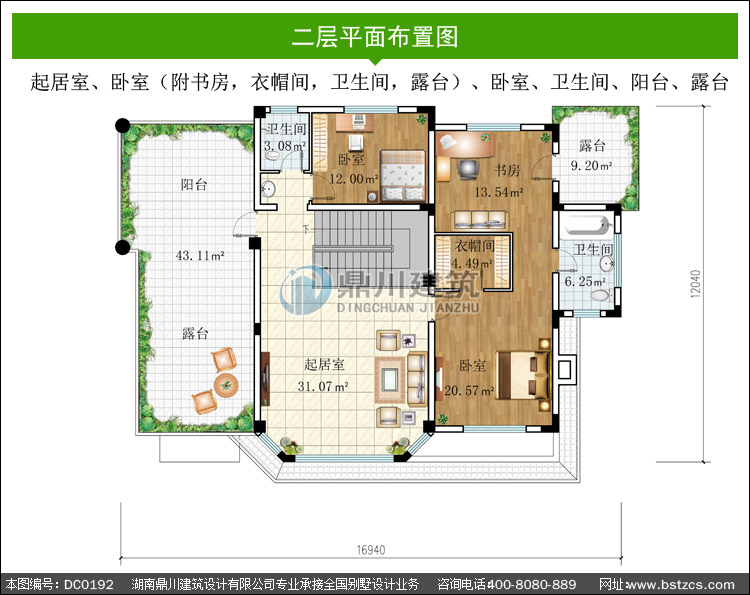

二層：	起居室、臥室（附書房，衣帽間，衛生間，露臺）、臥室、衛生間、陽臺、露臺
